¿Qué pasa cuando se “pican y recortan” muros portantes de albañilería confinada?
Se reduce el área resistente (menos sección efectiva) y se interrumpe la trayectoria de compresión-diagonal, lo que disminuye la resistencia a corte y compresión y favorece grietas que parten desde los extremos del corte. (Numerical analysis of masonry walls with horizontal chases using the Lattice Discrete element method (LDEM), Construction Guide for Low Rise Confined Masonry Buildings), siendo los cortes horizontales los más críticos ya que cortan las juntas de mortero y pueden disparar inestabilidad fuera del plano del muro (perpendicular al plano del muro) además de fallas en su propio plano.
Qué exige la Norma Peruana (E.070 Albañilería)
La E.070 prohíbe expresamente picar o recortar muros terminados para alojar instalaciones. La norma permite recorridos verticales solo si durante la construcción se dejaron cavidades o se usan los alvéolos de la unidad que luego deben rellenarse con concreto. Además, si el diámetro exterior del tubo es > 55 mm, debe ir por falsas columnas o ductos, no por el muro.
“En todo caso, los recorridos de las instalaciones serán siempre verticales y por ningún motivo se picará o se recortará el muro para alojarlas… Los tubos > 55 mm tendrán recorridos en falsas columnas o en ductos.”
Evidencia de daños (investigaciones)
Ensayos experimentales (URM con recortes) + técnicas de reparación: al practicar recortes, la capacidad a compresión de los muros se redujo ≈ 29 % en promedio; los recortes horizontales mostraron el peor desempeño. (Infrastructures, MDPI, 2021).
Análisis numérico (Engineering Structures, 2022): modelación LDEM de muros con recortes horizontales (del orden del 20–50 % del espesor) confirma reducciones significativas de resistencia y patrones de fisuración que inician en los extremos de los recortes.
Guías internacionales de albañilería confinada (EERI/Confined Masonry Network): recomiendan evitar cortar muros portantes para instalaciones; planificar ductos verticales y dejar pasadas durante el proceso constructivo.
Recomendación práctica
- No hacer recortes en muros portantes.
- Para tubos ≤ 55 mm: dejar cavidades/alvéolos durante el levantado del muro y rellenar con concreto después.
- Para > 55 mm o recorridos no verticales: falsas columnas/ductos o tabiquería no estructural. (Todo según E.070).

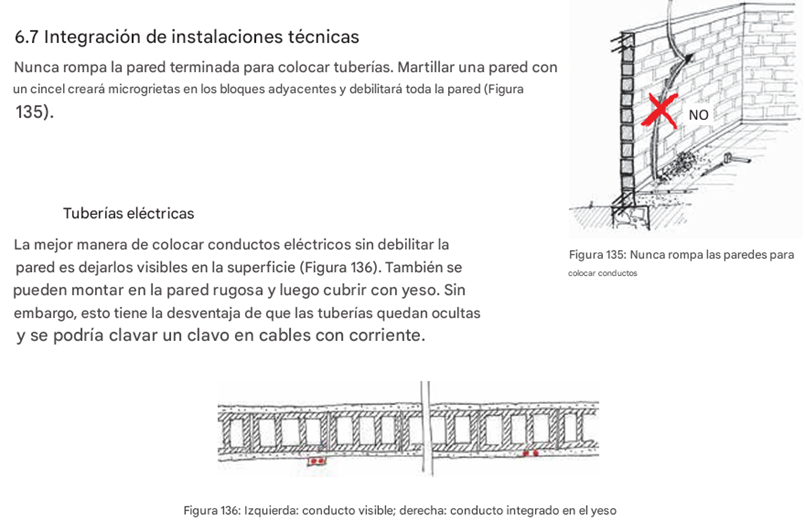

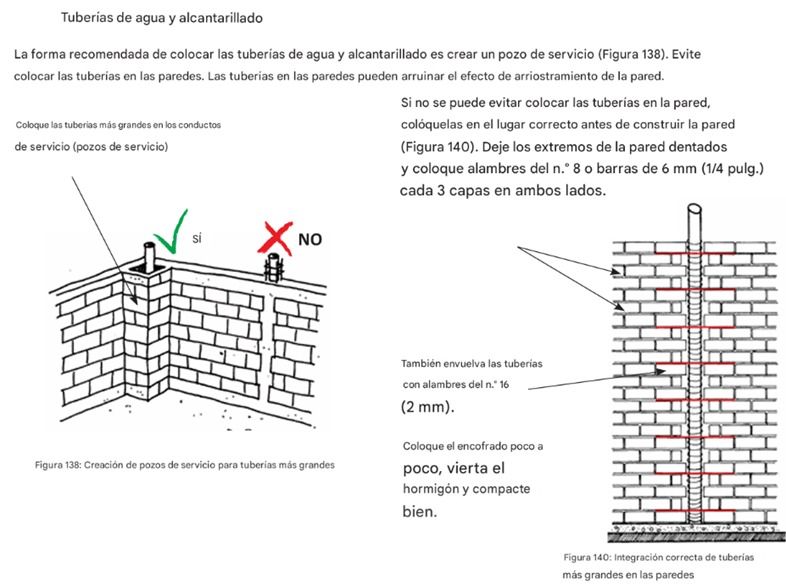

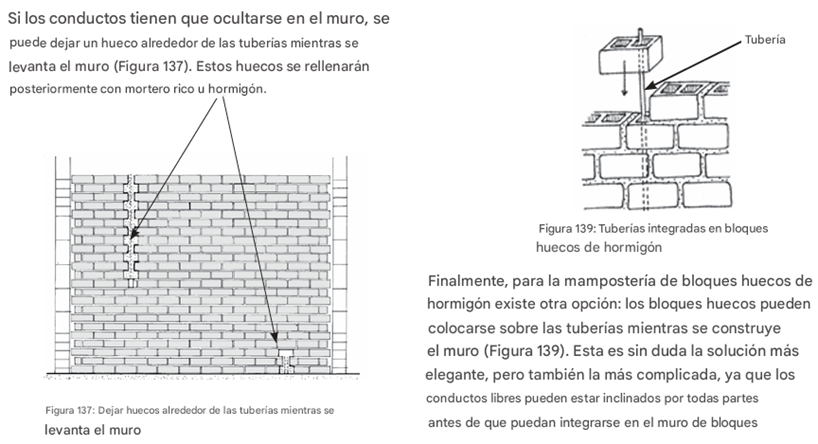

Las instalaciones tanto electrica, sanitaria, comunicaciones, etc., son necesarias e inprescindible en nuestras viviendas, pero estas deben ser planificadas, detalladas y sobre todo bien ejecutadas al momento de realizar la obra con la finalidad de cuidar nuestra inversión, es en base a esto que se sugieren algunas recomendaciones tomadas de “Construction Guide for Low Rise Confined Masonry Buildings” para tenerlas en cuenta en nuestras construcciones
Instalaciones Eléctricas.
Instalaciones Sanitarias.
Referencias bibliográficas
- RNE E.070 Albañilería (Proyecto SENCICO con el texto de instalaciones 2.7)
- Effect of Chases with Renovation Techniques on the Load Carrying Capacity of Masonry Walls (Infrastructures, MDPI, 2021)
- Numerical analysis of masonry walls with horizontal chases using the Lattice Discrete Element Method (LDEM) (Engineering Structures, 2022)
- Seismic Design Guide for Low-Rise Confined Masonry Buildings (EERI/Confined Masonry Network)
